건설 안전 모니터링을 위한 장면그래프와 템플릿 기반 실시간 비디오 캡셔닝 시스템 구현

2.1 제안하는 캡셔닝 방법

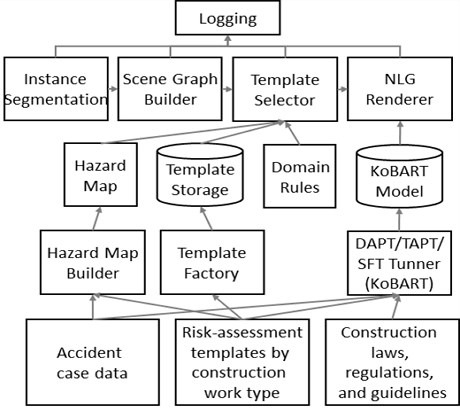

전체 시스템 구조는 그림 1과 같다. 객체 검출, 장면 그래프 생성, 템플릿 선택, 문장 생성, 로깅의 다섯 단계로 구성된다. 먼저 객체 검출 단계에서는 입력 영상의 각 프레임에 대한 인스턴스 세그멘테이션을 수행하여 사람, 장비, 구조물 등 객체들의 영역과 종류를 식별한다.

Fig. 1.

Architecture of construction captioning system

제안하는 캡셔닝 방법은 객체 검출 지연시간이 전체 지연을 좌우한다. 이 논문에서는 YOLOv8‑Seg 을 사용하였다[5]. 여러 인스턴스 세그멘테이션 모델을 분석해 본 결과 YOLOv8‑Seg가 지연 대비 성능의 균형이 가장 적합하였다. 다만, 응용에 따라 정확성이 더 중요한 경우에는 다른 모델을 선택할 수 있다.

이어서 장면 그래프 구성 단계에서는 검출된 객체들을 노드로 하고, 객체 간의 공간적 관계(예: “위에(on)”, “옆에(next to)” 등)나 상호작용(예: “작업자가 크레인을 조작함”)을 엣지로 표현하는 그래프를 생성한다. 이를 통해 단순 객체 목록이 아니라 장면의 구조와 상황 맥락을 표현하게 된다.

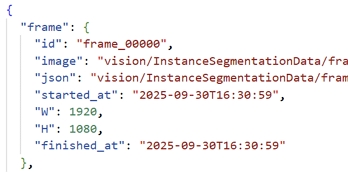

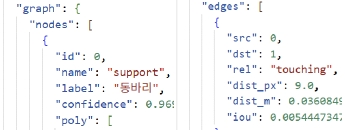

표 1은 캡셔닝 전과정에 대해 생성된 로그를 보여준다. 이 표에서 “Scene graph“ 단계는 실제 생성된 장면 그래프 예시를 보여준다. 여러개의 노드와 엣지 들로 구성되며 노드는 객체 이름(name) 및 라벨(label), 폴리곤(poly), 바운딩박스(bbox) 등을 포함한다. 엣지는 두 노드간의 관계를 touching, far 등과 같이 표현한다.

Table 1.

Log by captioning stage

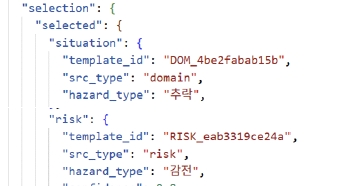

다음으로 표 1의 ”Template selection“ 단계에서는 장면 그래프에서 추출한 정보와 사전 지식인 위험 유형 사전(Hazard map)을 대조하여, 해당 장면에 적용할 설명문 템플릿을 결정한다. 위험 유형 사전에는 다양한 재해 상황에 대한 키워드와 문장 패턴이 정의되어 있다. 예를 들어 “작업자가 안전모를 미착용하고 높은 곳에 있음”이라는 그래프 해석이 주어지면, 이는 추락 위험에 해당하므로 “추락 위험” 템플릿을 선택한다. 이 과정은 식 (1)과 같이 정리할 수 있다. 장면 그래프 G = (V, E) 가 주어질 때, 각 위험유형 h ∈ H 그리고 각 템플릿 집합 T_h, 장면 그래프에서 추출한 위험 단서 집합 R(G), 템플릿 T가 필요로하는 위험 단서 집합 K_T에 대하여, 해당 프레임에서 선택되는 템플릿은 다음의 규칙으로 정의가능하다.

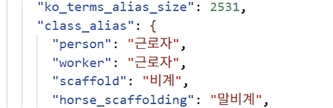

템플릿은 Jinja2 문법으로 작성된 문장 틀로서 “현장에 {{작업자}}가 안전모 없이 작업하고 있어 {{위험유형}} 발생 가능”과 같이 변수 자리에 객체명이나 위험 유형이 들어갈 수 있게 되어있다. 문장 생성 단계에서는 선택된 템플릿에 실제 객체 명칭과 상황 정보를 채워 넣어 최종 한글 문장을 렌더링한다. 이때 객체 명칭은 앞서 정의된 국문 용어표에 따라 한글 표현으로 대체된다(예: “worker” : “근로자”, “scaffold” : “비계” 등). 최종적으로 공사 현장에 튜닝된 KoBART 모델을 통해 Jinja2로 채워진 틀문장을 조사/어미/어순 측면에서 자연스러운 한국어로 정제한다.

이 논문에서는 건설 현장 위험 데이터를 이용하여 KoBART를 파인튜닝 하였다. 학습 데이터는 템플릿에 따라 생성된 정답 문장과 실제 위험 상황 설명 문장을 포함한다. KoBART는 경량 모델이므로 지연시간이 몇 밀리초에 불과하여 전체 시스템의 실시간성을 저해하지 않는다.

지금까지의 캡셔닝 과정은 표 1에서와 같이 모두 로그로 기록된다. 구체적으로, 검출된 객체 리스트와 장면 그래프 구조, 선택된 템플릿 ID, 최종 생성된 상황 및 위험 유형 캡션을 JSON 형태로 기록하고, 주요 화면에는 생성 문장을 오버레이 하여 표시한다. 이 로그 데이터를 통해 운영자는 AI의 판단 근거를 사후에 검토할 수 있으며, 오탐지나 미검지 사례가 발견될 경우 어떤 단계에서 문제가 있었는지 역추적이 가능하다. 예를 들어 잘못된 캡션이 생성되었을 때, 로그를 보면 잘못 매칭된 템플릿이나 누락된 객체 등이 원인임을 파악할 수 있다.

표 1에서 “Hazard map”은 주요 사고 유형 각각에 대해서 관련이 있는 요소들을 매핑해 놓은 Hazard map을 이용해서 입력 프레임의 인스턴스들을 매핑한다. 예를 들어 “추락” 사고 유형은 “말비계”, “작업발판” 등과 같은 객체와 관련이 있음을 보인다. 이 내용은 기존에 확보한 사고사례 데이터를 분석하여 자동으로 생성된 것이다. 추가로 다양한 사고 관련 용어들을 통일하는 역할을 수행한다.

템플릿은 이미지 프레임에서 생성된 장면 그래프를 이용하여 캡셔닝을 수행하는 역할을 한다. 템플릿을 이용해서 작업자와 가까운 객체가 수배전 설비일 경우 그 거리에 따라 감전 위험을 캡션이 등을 할 수 있다. 또한, 작업자와 PPE(Personal Protective Equipment) 간의 관계에 따라 PPE 미착용 가능성을 캡셔닝 하게 되어있다.

이 논문의 템플릿은 건설 도메인 용어·객체 사전을 구성하고, 과거 사고사례 데이터 및 위험성평가 문서에서 위험유형–행위–대상 표현을 규칙 및 빈도 기반으로 자동 추출한 뒤, 추출 결과를 Jinja2 템플릿의 변수 자리로 정리하여 자동 직렬화한다. 필요 시 문장 표면형(Surface form)은 표현 정규화만 수행하며, 위험유형 및 객체명은 템플릿 변수로 고정되어 캡셔닝 내용의 일탈을 구조적으로 억제한다. 이 과정은 오프라인으로 수행되어 실시간 추론 지연에는 영향을 주지 않는다.

2.2 제안하는 캡셔닝 방법 구현 및 성능평가

제안하는 캡셔닝 방법을 Python, Pytorch, jinja2, KoBART, YOLOv8‑Seg를 이용하여 구현하고 실제 건설현장 이미지에 적용하여 캡셔닝을 수행하였다. 구현 및 실험은 MacBook Pro(M1, 8-core CPU/8-core GPU/16-core Neural Engine) 환경에서 수행하였다. 실험에 사용한 데이터는 유투브(Youtube)에서 수집한 거푸집 관련 작업을 하는 실제 영상이다.

실험을 통해 생성된 캡션의 정합성 및 캡셔닝 전체 파이프라인에 대한 지연시간을 측정하였다. 정합성은 두 가지 보조 지표로 기술한다. 첫째, 캡션이 실제로 인스턴스 세그멘테이션된 핵심 객체를 얼마나 충실히 반영하는지를 객체–문장 정합(명사 집합 일치도) 관점에서 확인하였다. 캡셔닝 결과는 문장 내 명시 매핑이 안정적으로 이루어져 높은 수준의 일치가 관찰되었다. 둘째, 선택된 위험 템플릿이 Hazard Map의 규칙과 일관되는지를 점검하였고, 모든 프레임에서 추출한 데이터가 위험 단서(말비계·동바리·거푸집 등)와 템플릿이 정합적으로 대응했다.

표 2는 전체 파이프라인의 지연시간을 측정한 것이다. 표에서 볼 수 있듯이 전체 수행시간의 88%는 인스턴스 세그멘테이션이 차지하였으며 장면그래프생성, 템플릿선택 및 적용, KoBART 적용은 12% 에 불과 했다 전체 수행시간은 평균적으로 79.5ms 로 초당 10 프레임이상 처리가 가능한 성능이다.

Table 2.

Measured latency of the proposed method
